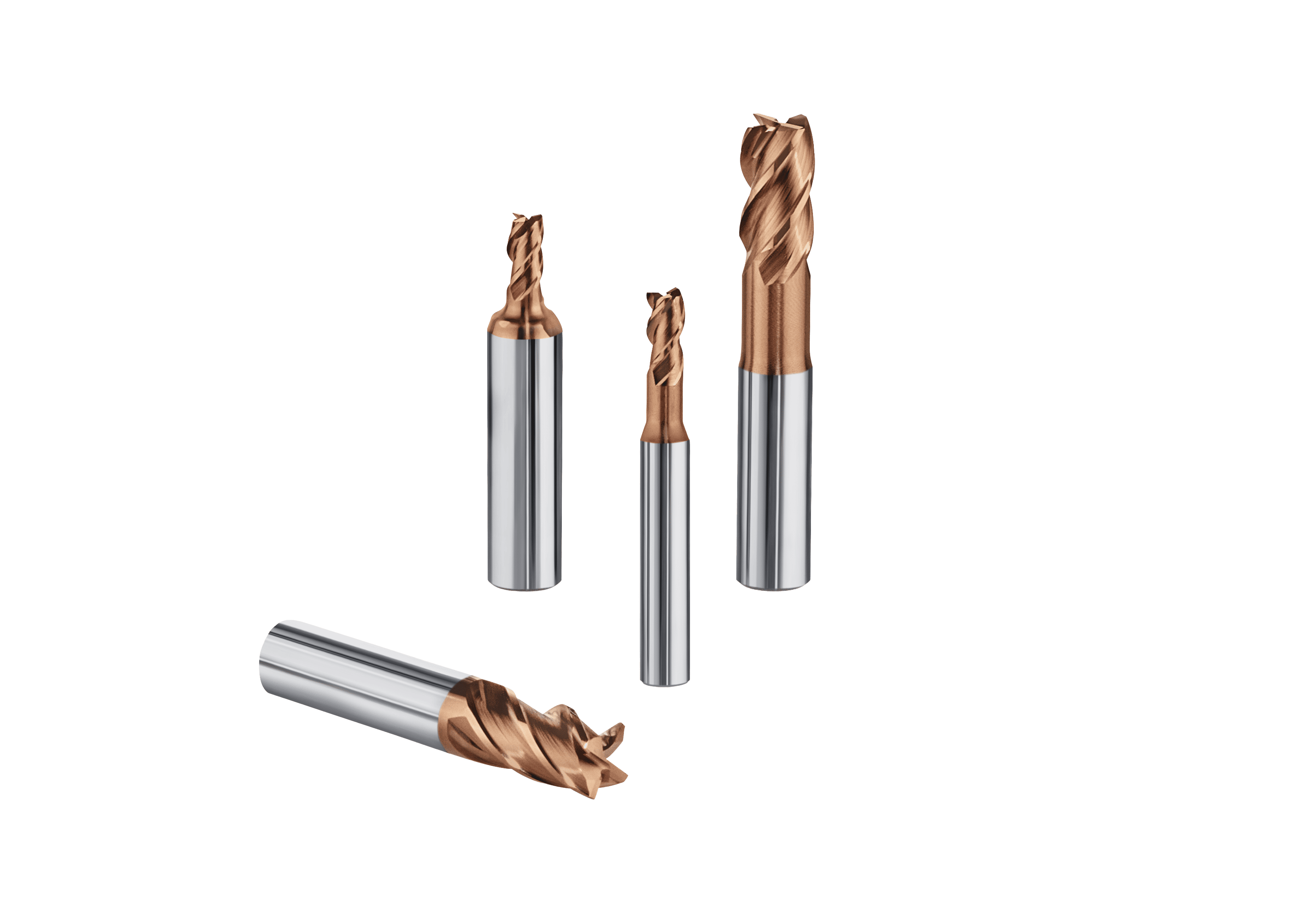

E-Cut Compact – marócsalád rövid szárral rozsdamentes acélokhoz, titánhoz és színesfémekhez a produktív, precíz és rezgésmentes megmunkáláshoz
Nagy folyamatbiztonság: stabil megmunkálás még korlátozott gépmerevség mellett is
Stabil szériagyártás: reprodukálható felületek és méretpontosság
Kevesebb utómunkálat: minimális sorjaképződés
Alacsony munkadarab költségek: energiahatékony, lágyan forgácsoló geometria
Nehezen megmunkálható anyagok-hoz és igényes alkalmazásokhoz
Széles alkalmazási terület: a HPC-nagyolástól a simításig
E-Cut Compact – ha a gép kicsi, de a követelmények nagyok
Ha a munkatér, a befogók és a rendszer merevsége korlátozott, a stabilitás dönti el a méretpontosságot, a felületminőséget és a folyamatbiztonságot. Ezért fejlesztettük tovább a bevált E-Cut sorozatot: a FRAISA E-Cut Compact rövid szárral a kompakt marógépekhez és a kis szerszámbefogókhoz készült marórendszer – folyamatbiztos, energiahatékony, robusztus és lágyan forgácsol.
Az alacsony rezgés és a magas folyamatbiz-\ntonság révén reprodukálható minőség érhető el – hangsúlyt fektetve a méretpontosságra és a felületi minőségre. Ezzel egyidejűleg csökken az utómunka is, mivel a sorja-/peremképződés minimálisra csökken. A FRAISA ToolExpert® vágási adatai révén az E-Cut Compact gyorsan sorozatgyártásra kész – plug-and-play módon, akár autonóm üzemben is.
Alkalmazási területek
A kompakt kialakítás maximális merevséget és gyorsan beállítható kinyúlási hosszúságot biztosít. Az optimalizált geometria és az új DURO-SE bevonat kombinációja hosszú élettartamot tesz lehetővé, állandóan kiváló felületi minőség mellett. Az E-Cut Compact feladat-specifikusan z3/z4 kivitelben készül (kis Ø is 4 mm-es szárral) – z3 nagy forgácstérfogathoz, z4 univerzális alkalmazásokhoz és simításhoz.

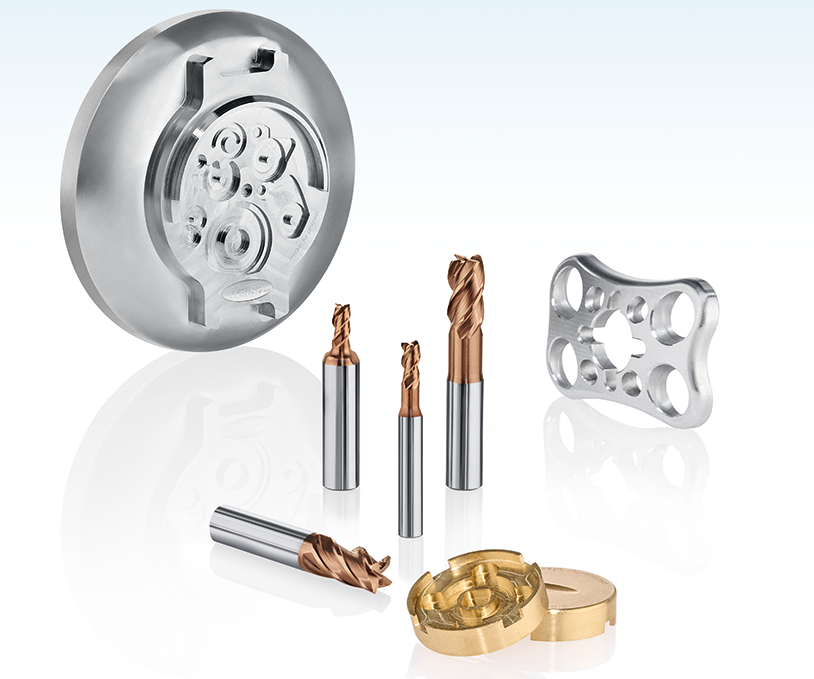

Az E-Cut Compact rozsdamentes acél, titán és egyéb színesfémek megmunkálására alkalmas – különösen az orvostechnikában, a gépgyártásban és az óraiparban, valamint olyan kis befogórendszereknél, mint a PG10/15, ER8 vagy ER11. Lefedett a HPC-megmunkálás nagy radiális (ae) és változó axiális (ap) fogásvételekkel, valamint a simítás, bemerülés, rampolás és teljes hornyolás.
Szerszámgyártás
Alkatrészgyártás
Orvostechnika
Óraipar
Finommechanika
Egy rendszer sokféle kihíváshoz

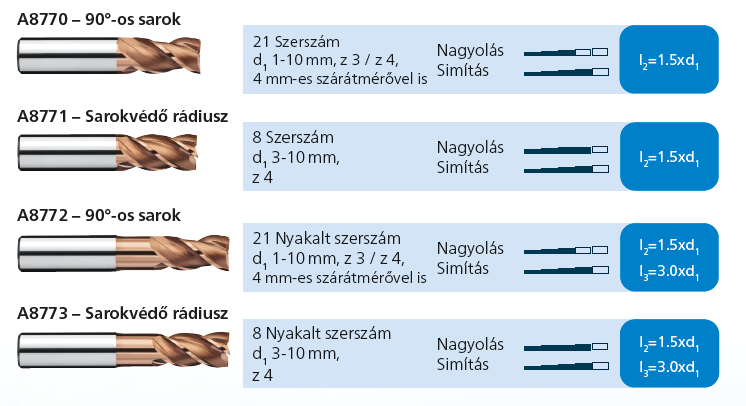

Minden alkalmazáshoz a megfelelő E-Cut Compact:
Egyszerű megrendelési folyamat Fedezze fe webshopunkban az összes átmérőt és azok alkalmazási lehetőségeit – közvetlen linket is talál a FRAISA ToolExpert®-hez.
Magas megmunkálási teljesítmény, biztonságos folyamatok és reprodukálható precíziós alkatrészek – ennek köszönhetően:

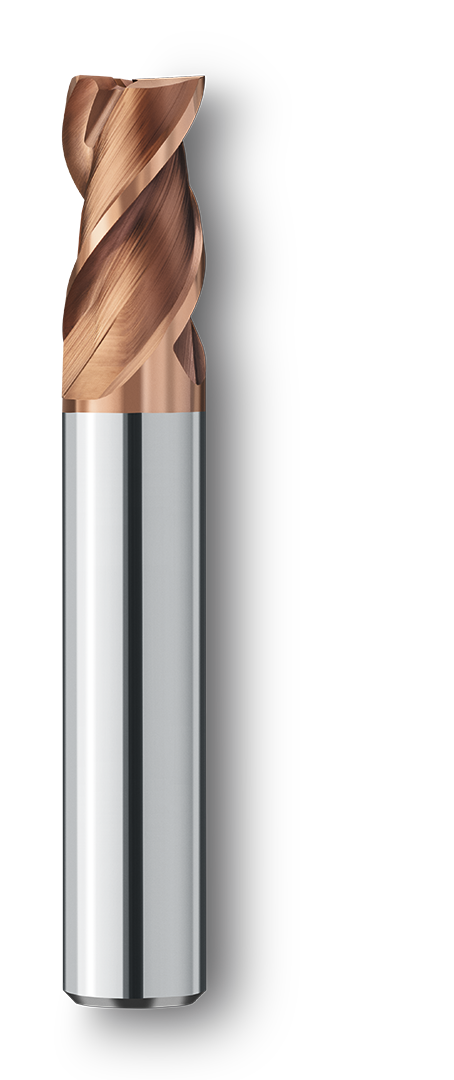

Kompakt kialakítás
Maximális merevség és élettartam:Optimalizált geometria és DURO-SE bevonat az egyenletes felületekért és kevesebb szerszámcseréért, még kompakt marógépeken és instabil beállításoknál is.
Széles kínálat
Sokoldalú használhatóság: 58 árucikk z3/z4 kivitelben, kis átmérők 4 mm-es szárral – a megfelelő megoldás minden alkalmazáshoz.
Optimális vágási adatok
A sorozatgyártásban azonnal bevethető, akár autonóm üzemben is: validált plug-and-play vágási adatok a FRAISA ToolExpert®-ben – folyamatbiztosan már az első alkatrésztől.Technológiák
- Nagy forgácstér
- Kiváló forgácselvezetés
- Folyamatbiztos marás
- Alacsonyabb fogterhelés
- Stabil homlok
- Kevesebb vibráció
- Folyamatbiztos bemerülés
- Speciális alkatrészigényekhez
- Optimális kinyúlási hossz
- Nagyobb stabilitás és mozgástér kisebb gépkoncepciók esetén
- Magasabb megmunkálási teljesítmény
- Kevesebb vibráció
- Alacsony súrlódás
- Kiváló kopás- és oxidációs ellenállás
- Mérhetően hosszabb élettartam
- A szerszámtörések megelőzésére
- Szívós és kopásálló keményfém
- Hosszú szerszám élettartam
- Alacsonyabb törésveszély
- A hűtőfolyadék optimális hozzáállítása érdekében
(4–6 mm, 0–0,005 mm)
- Optimális befogási erő és pontosság a megmunkálás során
- Kis szerszámbefogókhoz PG10/15, ER 8 ER11
- Kifejezetten az óraipar számára
- Nyugodt, csendes működés
- Kevesebb vibráció
- 10° homlokszög
- Tökéletes rozsdamentes acél, titán, réz és alumíniumötvözet megmunkálására
- Használható hossz: 3xd1
- Minimális átmenetek többlépcsős alkalmazás esetében
- Jobb szerszámmerevség és kisebb radiális kilengés
- Magasabb mechanikai terhelhetőség, ezáltal nagyobb teljesítmény
A folyamatok megértése a sikerünk kulcsa
Műszaki tanácsadóink több éves gyakorlattal rendelkeznek, és évente többször intenzív képzésen vesznek részt – olyan megoldásokért, amelyek mérhetően gazdaságosabbá és termelékenyebbé teszik gyártását. Vegye fel velünk a kapcsolatot. Együtt biztosan megtaláljuk a legjobb megoldást a megmunkálási kihívásokra!
E-Cut Compact az orvostechnika számára: folyamatbiztos marás rozsdamentes acélban és titánban – implantátumminőséghez
Az orvostechnika területén az implantátumokhoz nagyon speciális anyagok kerülnek felhasználásra, amelyeknek a legmagasabb követelményeknek kell megfelelniük: a biokompatibilitás, a korrózióállóság, a mechanikai szilárdság és a hosszú élettartam állnak a fókuszban. Ezen anyagok marásakor nagy vágóerők, hőcsúcsok (különösen titán esetén), felrakódó élek és sorjaképződés találkoznak a legszűkebb tűrésekkel – ez kihívást jelent a méretpontosság és a felületi minőség szempontjából.
Jól összehangolt geometriájának és a nagy kopásállóságú, nagy teljesítményű DURO-SE bevonatnak köszönhetően az E-Cut Compact kiválóan alkalmas ezen anyagok megmunkálására: a fellépő marási terhelések optimálisan oszlanak el – a rozsdamentes acél, valamint a titán és titánötvözetek precíz, stabil és folyamatbiztos forgácsolása érdekében.
Az alkalmazástól függően három vagy négy vágóéllel rendelkező E-Cut Compact marók állnak rendelkezésre:
- A nagy forgácstérfogatú megmunkálásoknál, a nagy forgácstérrel rendelkező háromélű szerszám hornymaráskor magas anyagleválasztási teljesítményt biztosít, kontrollált forgácsképződés mellett.
- Az univerzális alkalmazások esetében, a négyélű szerszám egyenletes erőeloszlást és nagy merevséget biztosít a gazdaságos rámpás és bemerülő stratégiákhoz, valamint állandóan kiváló felületi minőséget ér el simításkor.

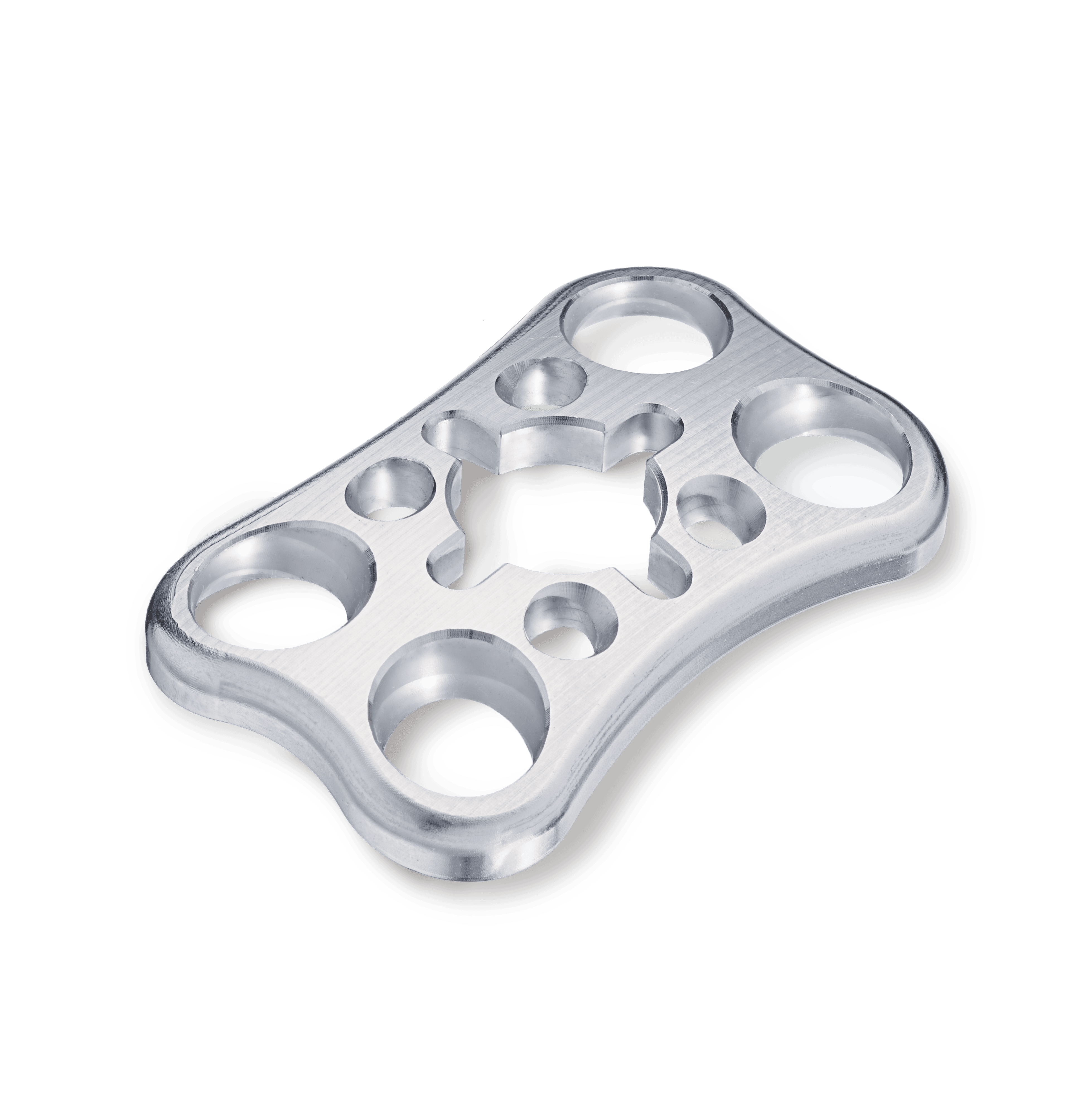

- Munkadarab: implantátum
- Anyag: Titán Grade 5 3.7165
- Alkalmazások: HPC kontúrmarás, helikális bemerülés és simítás
Rövid összefoglaló az előnyökről:
E-Cut Compact az óraipar számára: ragyogó felületek ólommentes sárgarézötvözetekben
A FRAISA az óraiparban szerzett sokéves tapasztalatára építve folyamatosan fejleszti az E-Cut termékcsaládot – a miniatürizálás, a szigorúbb felületi követelmények és az ólommentes ötvözetek figyelembevételével.
Az E-Cut Compact sorozat rövid, optimális méretű szárkivitelének köszönhetően a kinyúlási hossz pontosan beállítható, miközben maximális stabilitást és magas folyamatbiztonságot nyújt. Újdonság a 4 mm-es szárátmérő – ideálisan illeszkedik az óraipar gépkoncepcióihoz.
A fejlesztés során az ólommentes sárgarézötvözetek megmunkálását alaposan elemeztük. A DURO-SE nagy teljesítményű bevonattal együtt az E-Cut Compact kiváló élettartamot és lenyűgöző felületi minőséget ér el.
A termékcsaládot kiegészíti egy 90°-os sarokkal rendelkező, élvédelemmel ellátott alternatíva, amely az éles vágóél ellenére is kivételesen magas kopásállóságot biztosít.
Így valósulnak meg az óraipar magas követelményeinek megfelelő méretpontossággal gyártott, ragyogó felületű alkatrészek.

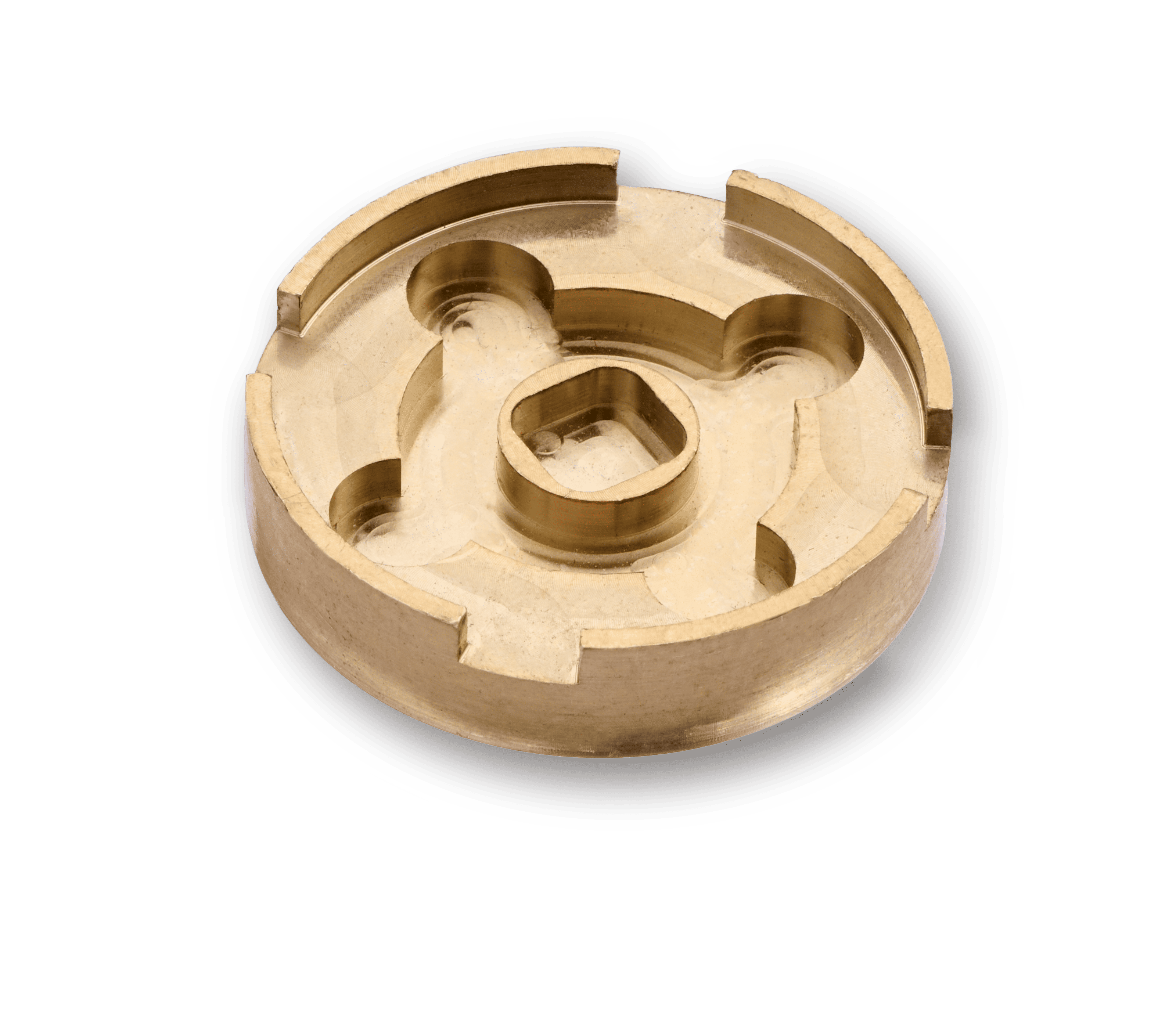

- Munkadarab: óraház
- Alapanyag: ólommentes sárgaréz CuZn42
- Alkalmazások: HPC kontúr- és horonymarás, rampolás, simítás
Rövid összefoglaló az előnyökről:
