E-Cut Compact – Sistema di fresatura a gambo corto per lavorazioni produttive, precise e con vibrazioni ridotte su acciaio inox, titanio e metalli non ferrosi
Elevata sicurezza di processo: lavorazione stabile anche con rigidità limitata della macchina
Serie più costanti: superfici riproducibili e precisione dimensionale
Meno rilavorazioni: formazione minima di sbavature e smussis
Riduzione dei costi per pezzo: geometria a taglio leggero per una maggiore efficienza energetica
Per materiali difficili da lavorare e applicazioni impegnative
Ampia gamma di applicazioni: dalla sgrossatura HPC alla finitura
E-Cut Compact – quando la macchina è piccola, ma le esigenze sono grandi
Quando spazio operativo, il sistema di serraggio e la rigidità del sistema sono limitati, la stabilità determina la precisione dimensionale, la qualità della superficie e l’affidabilità del processo. Per questo motivo, la comprovata serie E-Cut è stata ulteriormente sviluppata: FRAISA E-Cut Compact con esecuzione a gambo corto è il sistema di fresatura per fresatrici compatte e piccoli sistemi di serraggio utensili – affidabile nel processo, efficiente dal punto di vista energetico, robusto e leggero nel taglio.
Otterrete una qualità riproducibile grazie alle vibrazioni minime e all‘elevata affidabilità di processo, con particolare attenzione alla precisione dimensionale e alla qualità superficiale. Allo stesso tempo ridurrete la rilavorazione, poiché la formazione di sbavature è minimizzata. Grazie ai dati di taglio sviluppati in FRAISA ToolExpert®, potrete rendere rapidamente E-Cut Compact pronto per la produzione in serie tramite plug-and-play, anche in funzionamento autonomo.
I campi di applicazione
La struttura compatta garantisce massima rigidità e una lunghezza di sbalzo rapidamente regolabile. Una geometria ottimizzata, combinata con il nuovo rivestimento DURO-SE, consente una lunga durata utensile con una qualità superficiale costantemente eccellente. E-Cut Compact è progettato in modo mirato con z3/z4 (diametri piccoli anche con gambo da 4 mm): z3 per elevato volume di asportazione, z4 per applicazioni universali e finitura.
E-Cut Compact è adatto per acciaio inox, titanio e altri metalli non ferrosi, in particolare nella tecnologia medicale, nella costruzione di macchine e nell’industria orologiera, così come per piccoli sistemi di serraggio come PG10/15, ER8 o ER11. Sono coperte lavorazioni HPC con grandi passate radiali (ae) e assiali variabili (ap), nonché finitura, tuffo, rampe e scanalature piene.
Costruzione
di utensili
Lavorazioni
meccaniche
Tecnologia
medica
Orologeria
Meccanica
di precisione

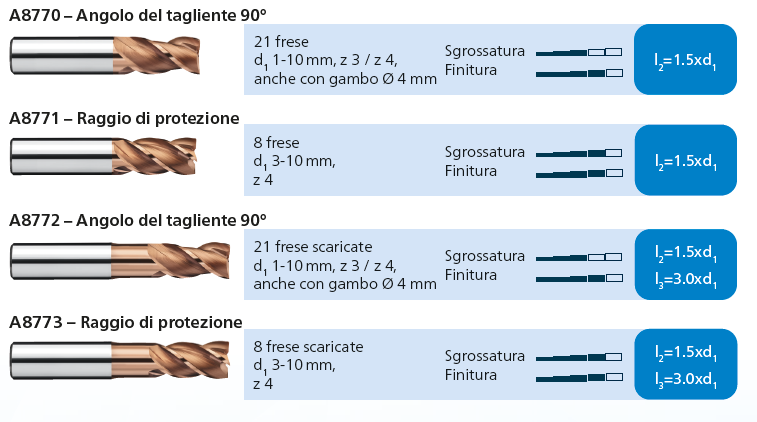

Una gamma per molte sfide
L‘E-Cut Compact adatto per ogni applicazione:
Ordinare è semplice Scoprite tutti i diametri e le applicazioni nel nostro negozio online, incluso il collegamento diretto a FRAISA ToolExpert®.
Migliori prestazioni di truciolatura, processi sicuri e componenti di precisione riproducibili – grazie a:
Struttura compatta
Massima rigidità e durata utensile:Geometria ottimizzata e rivestimento DURO-SE per superfici costanti e meno cambi utensile, anche su fresatrici compatte e configurazioni instabili.
Ampio assortimento
Versatile: 58 articoli in z3/z4, diametri piccoli anche con gambo da 4 mm: la soluzione giusta per ogni applicazione.
Dati di taglio ottimali
Pronti per la produzione in serie, anche in modalità autonoma: dati di taglio verificati su FRAISA ToolExpert® per Plug-and-Play – affidabili fin dal primo pezzo.Tecnologie
- Per ampi spazi per i trucioli
- Eccellente evacuazione dei trucioli
- Per una fresatura affidabile
- Carichi ridotti sui taglienti
- Centro utensile stabile
- Bassa sensibilità alle vibrazioni
- Per immersioni affidabili e sicure
- Per requisiti specifici dei componenti
- Per una lunghezza di sbalzo ottimale
- Per una maggiore stabilità e libertà di movimento su macchine di dimensioni ridotte
- Maggiore capacità di asportazione
- Minore tendenza alle vibrazioni
- Attrito ridotto
- Eccellente resistenza all‘usura e all’ossidazione
- Durata utensile significativamente più lunga
- Prevengono la rottura dell‘utensile
- Metallo duro più tenace e resistente all‘usura
- Per una lunga durata dell’utensile
- Riduzione del rischio di rottura
- Für optimale Zugänglichkeit des Kühlmittels
(4-6 mm, 0-0,005 mm)
- Per una forza di serraggio e una precisione ottimali durante la lavorazione
- Für kleine Werkzeugspannmittel PG10/15, ER8, ER11
- Speziell auch für die Uhrenbranche
- Elevata silenziosità di funzionamento regolare
- Minore tendenza alle vibrazioni
- Angolo di spoglia di 10°
- Perfetto per acciaio inox, titanio e leghe di rame e alluminio
- Lunghezza utile 3xd1
- Formazione minima di gradini in caso di più passate in profondità
- Maggiore rigidità dell‘utensile e quindi minore deflessione radiale
- Maggiore carico meccanico e quindi migliori prestazioni
La comprensione delle lavorazione è la chiave del nostro successo
I nostri tecnici applicativi vantano una lunga esperienza pratica e seguono una formazione intensiva più volte l‘anno per offrirvi soluzioni che rendono la vostra produzione misurabilmente più efficiente e produttiva.
Contattateci: insieme troveremo la soluzione migliore per la vostra sfida di lavorazione.
E-Cut Compact per la tecnologia medicale: fresatura affidabile su acciaio inossidabile e titanio – per qualità da impianto
Nella tecnologia medicale, per gli impianti vengono utilizzati materiali altamente specializzati che devono soddisfare i requisiti più elevati: biocompatibilità, resistenza alla corrosione, resistenza meccanica e durata. Durante la fresatura di questi materiali, forze di taglio elevate, picchi di temperatura, taglienti di riporto e formazione di bave si scontrano con tolleranze strettissime: una sfida per la precisione dimensionale e la qualità superficiale.
Grazie alla sua geometria ben bilanciata e al rivestimento DURO-SE particolarmente resistente all‘usura, E-Cut Compact affronta la lavorazione di questi materiali con grande efficacia: i carichi di fresatura vengono distribuiti in modo ottimale, per una truciolatura precisa, stabile e affidabile su materiali quali acciaio inox, titanio e leghe di titanio.
A seconda delle esigenze, sono disponibili frese E-Cut Compact con tre o quattro taglienti:
- Per lavorazioni con elevato volume di trucioli: la fresa a tre taglienti con ampi spazi per i trucioli consente elevate velocità di asportazione con formazione controllata del truciolo nella lavorazione di scanalature.
- Per impieghi universali: la fresa a quattro taglienti offre una distribuzione uniforme delle forze e un‘elevata rigidità per strategie economiche di rampa e tuffo e consente di ottenere superfici eccellenti e costanti in finitura.
- Tipo di componente: impianto
- Materiale: titanio grado 5 3.7165
- Applicazioni: taglio parziale HPC, fresatura in penetrazione mediante Helix, finitura
I vantaggi in sintesi:
E-Cut Compact per l‘industria orologiera: superfici brillanti in leghe di ottone senza piombo
Basandosi sulla sua pluriennale esperienza nell‘industria orologiera, FRAISA continua a sviluppare la famiglia di prodotti E-Cut, concentrandosi sulla miniaturizzazione, su requisiti superficiali più severi e su leghe senza piombo.
Il design corto e ottimizzato del gambo della linea E-Cut Compact permette una regolazione precisa della lunghezza di sbalzo e garantisce massima stabilità e un’elevata sicurezza di processo. Il nuovo diametro del gambo da 4 mm è ideale per i concetti macchina dell’industria orologiera.
Durante lo sviluppo è stata validata ampiamente la lavorazione di leghe di ottone senza piombo. In combinazione con il rivestimento ad alte prestazioni DURO-SE, E-Cut Compact garantisce una durata utensile eccellente e superfici di qualità impressionante.
La gamma viene completata da una
versione con angolo a 90° con speciale affilatura dei taglienti, che offre una resistenza all’usura eccezionalmente elevata nonostante lo spigolo vivo.
In questo modo si ottengono superfici brillanti, elevata precisione dimensionale e il soddisfacimento affidabile dei severi requisiti dell’industria orologiera.
- Tipo di componente: platina per orologi
- Materiale: ottone senza piombo CuZn42
- Applicazioni: taglio parziale HPC, taglio completo HPC, fresatura in penetrazione in rampe, finitura
I vantaggi in sintesi:
