E-Cut Compact – Kurzschaft-Frässystem für produktive, präzise und vibrationsarme Bearbeitungen in Inox, Titan und Buntmetallen
Hohe Prozesssicherheit: stabile Bearbeitung auch bei begrenzter Maschinensteifigkeit
Konstantere Serien: reproduzierbare Oberflächen und Masshaltigkeit
Weniger Nacharbeit: minimale Grat-/Brauenbildung
Niedrigere Teilekosten: energieeffizient durch leichtschneidige Geometrie
Für schwer zerspanbare Werkstoffe und anspruchsvolle Anwendungen
Breites Einsatzspektrum: von HPC-Schruppen bis Schlichten
E-Cut Compact – wenn die Maschine klein ist, aber die Ansprüche gross
Wo Bauraum, Spannmittel und Systemsteifigkeit begrenzt sind, entscheidet Stabilität über Masshaltigkeit, Oberflächenqualität und Prozesssicherheit. Dafür wurde die bewährte E-Cut-Serie weiterentwickelt: FRAISA E-Cut Compact mit kurzer Schaftausführung ist das Frässystem für kompakte Fräsmaschinen und kleine Werkzeugspannmittel – prozesssicher, energieeffizient, robust und leichtschneidend.
Sie erhalten reproduzierbare Qualität durch minimales Vibrationsverhalten und hohe Prozesssicherheit – mit Fokus auf Masshaltigkeit und Oberflächengüte. Gleichzeitig reduzieren Sie Nacharbeit, da Grat-/Brauenbildung minimiert wird. Dank erarbeiteter Schnittdaten im FRAISA ToolExpert® machen Sie E-Cut Compact schnell serienfähig – per Plug-and-Play, auch im autonomen Betrieb.
Die Anwendungsbereiche
Die kompakte Bauform sorgt für maximale Steifiigkeit und eine schnell einstellbare Auskrag-länge. Eine optimierte Geometrie in Kombination mit der neuen DURO-SE Beschichtung ermöglicht Ihnen lange Standzeiten bei konstant exzellenter Oberfläche. E-Cut Compact ist mit z3/z4 aufgabengerecht ausgelegt (kleine Ø auch mit 4 mm Schaft) – z3 für hohes Zeitspanvolumen, z4 für universelle Anwendungen und Schlichten.
E-Cut Compact eignet sich für Inox, Titan und weitere Buntmetalle – besonders in der Medizintechnik, im Maschinenbau und in der Uhrenindustrie, ebenso bei kleinen Spannsystemen wie PG10/15, ER8 oder ER11. Abgedeckt sind HPC-Bearbeitungen mit grossen radialen (ae) und variablen axialen (ap) Zustellungen sowie Schlichten, Eintauchen, Rampen und Vollnuten.
Werkzeugbau
Mechanische
Bearbeitung
Medizintechnik
Uhrentechnik
Feinmechanik

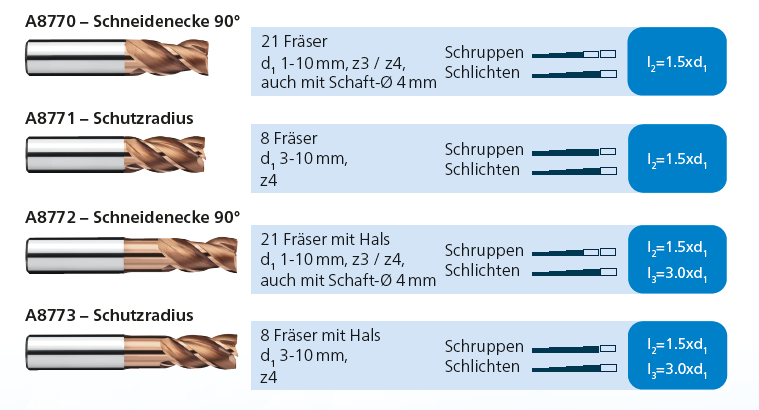

Das Sortiment
Für jede Anwendung der passende E-Cut Compact:
Bestellung leicht gemacht Entdecken Sie alle Durchmesser und Bearbeitungseignungen in unserem Webshop – inklusive direkter Verknüpfung zum FRAISA ToolExpert®.
Beste Zerspanungsleistung, sichere Prozesse und reproduzierbare Präzisionsbauteile – dank:
Kompakter Bauform
Maximale Steifigkeit & Standzeit:Optimierte Geometrie und DURO-SE Beschichtung für konstante Oberflächen und weniger Werkzeugwechsel, auch auf kompakten Fräsmaschinen und labilen Setups.
Breitem Sortiment
Vielseitig einsetzbar: 58 Artikel in z3/z4, kleine Ø auch mit 4 mm Schaft – die passende Lösung für jede Anwendung.
Optimalen Schnittdaten
Maximale Steifigkeit & Standzeit:Sofort serienfähig, auch im autonomen Betrieb: Validierte Schnittdaten im FRAISA ToolExpert® für Plug-and-Play – prozesssicher vom ersten Teil an.
Technologien
- Für grosse Spanräume
- Hervorragender Spanabtransport
- Für prozesssicheres Fräsen
- Verringerte Zahnbelastungen
- Stabiles Zentrum
- Niedrige Vibrationsanfälligkeit
- Für prozesssichere Eintauchvorgänge
- Für spezifische Bauteilanforderungen
- Für optimale Auskraglänge
- Für erhöhte Stabilität und Bewegungsfreiheit auf kleineren Maschinenkonzepten
- Erhöhte Zerspanungsleistung
- Niedrigere Vibrationsanfälligkeit
- Wenig Reibung
- Ausgezeichnete Verschleiss- und Oxidationsbeständigkeit
- Messbar verlängert Standzeiten
- Verhindern von Werkzeugbrüchen
- Zähes und verschleissfesteres Hartmetall
- Für eine lange Lebensdauer der Werkzeuge
- Verringertes Bruchrisiko
- Für optimale Zugänglichkeit des Kühlmittels
(4-6 mm, 0-0.005 mm)
- Für optimale Spannkraft und Präzision bei der Bearbeitung
- Für kleine Werkzeugspannmittel PG10/15, ER8, ER11
- Speziell auch für die Uhrenbranche
- Hohe Laufruhe
- Niedrige Vibrationsanfälligkeit
- 10° Spanwinkel
- Perfekt für Inox, Titan und Kupfer- und Al-Legierungen
- Nutzbare Länge von 3xd1
- Minimale Treppenbildung bei mehreren Tiefenzustellungen
- Verbesserte Werkzeugsteifigkeit und dadurch weniger radiale Auslenkung
- Höhere mechanische Belastung und dadurch mehr Leistungsfähigkeit
Prozessverständnis ist unser Schlüssel zum Erfolg
Unsere Anwendungstechniker verfügen über langjährige Praxis und werden mehrmals jährlich intensiv geschult – für Lösungen, die Ihre Fertigung messbar wirtschaftlicher und produktiver machen.
Kontaktieren Sie uns. Gemeinsam finden wir die beste Lösung für Ihre Zerspanungsherausforderung!
E-Cut Compact für die Medizintechnik: Prozesssicher Fräsen in Edelstahl und Titan– für Implantatqualität
In der Medizintechnik kommen für Implantate hochspezialisierte Materialien zum Einsatz, die höchsten Anforderungen genügen müssen: Biokompatibilität, Korrosionsbeständigkeit, mechanische Festigkeit und Langlebigkeit stehen im Fokus. Beim Fräsen dieser Werkstoffe treffen hohe Schnittkräfte, Wärmespitzen (insbesondere bei Titan), Aufbauschneiden und Gratbildung auf engste Toleranzen – eine Herausforderung für Masshaltigkeit und Oberflächengüte.
Dank seiner gut abgestimmten Geometrie und der besonders verschleissfesten Hochleistungs-schicht DURO-SE meistert der E-Cut Compact die Bearbeitung dieser Werkstoffe mit Bravur: Die auftretenden Fräsbelastungen werden optimal verteilt – für eine präzise, stabile und prozesssichere Zerspanung von Werkstoffen wie Edelstahl sowie Titan und Titanlegierungen.
Je nach Anforderungen stehen E-Cut Compact-Fräser mit drei oder vier Schneiden zur Verfügung:
- Für Bearbeitungen mit hohem Zeitspan-volumen: Der Dreischneider mit grossen Spanräumen erzielt bei der Nutbearbeitung hohe Materialabtragsraten mit kontrollierter Spanbildung.
- Für universelle Einsätze: Der Vierschneider bietet gleichmässige Kraftverteilung und hohe Steifigkeit für wirtschaftliche Ramp- und Eintauchstrategien und erzielt gleich-bleibend exzellente Oberflächengüten beim Schlichten.
- Bauteiltyp: Implantat
- Werkstoff: Titan Grade 5 3.7165
- Anwendungen: HPC-Teilschnitt, Helix-Eintauchen, Schlichten
Ihre Vorteile auf einen Blick:
E-Cut Compact für die Uhrenindustrie: Brillante Oberflächen in bleifreien Messinglegierungen
Aufbauend auf langjähriger Expertise in der Uhrenindustrie entwickelt FRAISA die E-Cut-Produktfamilie kontinuierlich weiter – mit Blick auf Miniaturisierung, strengere Oberflächen-anforderungen und bleifreie Legierungen.
Die kurze, optimal dimensionierte Schaftaus-führung der E-Cut Compact-Linie ermöglicht eine präzise eingestellte Auskraglänge und sorgt für maximale Stabilität sowie hohe Pro-zesssicherheit. Neu ist der Schaftdurchmesser von 4 mm – ideal auf die Maschinenkonzepte der Uhrenindustrie abgestimmt.
Während der Entwicklung wurde die Bearbeitung bleifreier Messinglegierungen intensiv validiert. In Kombination mit der Hochleistungsschicht DURO-SE erzielt E-Cut Compact hervorragende Standzeiten und beeindruckende Oberflächengüten.
Ergänzt wird das Sortiment um eine 90°-Eckenausführung mit speziellem Zahnanschliff, die trotz scharfer Schneidkante eine aussergewöhnlich hohe Verschleissfestigkeit bietet.
So entstehen brillante Oberflächen, hohe Masshaltigkeit und eine zuverlässige Erfüllung der hohen Anforderungen der Uhrenbranche.
- Bauteiltyp: Uhrenplatine
- Werkstoff: bleifreies Messing CuZn42
- Anwendungen: HPC-Teilschnitt, HPC-Vollschnitt, Helix-Rampen, Schlichten
Ihre Vorteile auf einen Blick:
