E-Cut Compact – Système de fraisage à queue courte pour un usinage productif, précis et sans vibrations de l‘inox, du titane et des métaux non ferreux
Sécurité élevée du processus : usinage stable même avec une rigidité limitée de la machine
Séries plus constantes : surfaces reproductibles et stabilité dimensionnelle
Moins de retouches : formation minimale de bavures
Coûts des pièces réduits : efficacité énergétique grâce à une géométrie facilitant la coupe
Pour les matériaux difficiles à usiner et applications exigeantes
Large gamme d‘applications : de l‘ébauche HPC à la finition
E-Cut Compact – quand la machine est petite, mais les exigences sont grandes
Lorsque l‘espace disponible, les moyens de serrage et la rigidité du système sont limités, la stabilité est déterminante pour la précision dimensionnelle, la qualité de surface et la sécurité du processus. C‘est pourquoi la série E-Cut, qui a fait ses preuves, a été perfectionnée : FRAISA E-Cut Compact avec une exécution à queue courte est le système de fraisage pour les fraiseuses compactes et les petits moyens de serrage d‘outils – fiable, économe en énergie, robuste et facile à utiliser.
Vous obtenez une qualité reproductible grâce à un comportement vibratoire minimal et une grande sécurité du processus, en mettant l‘accent sur la précision dimensionnelle et la qualité de surface. En même temps, vous réduisez les retouches, car la formation de bavures est minimisée. Grâce à des données de coupe élaborées dans FRAISA ToolExpert®, vous pouvez rapidement mettre E-Cut Compact en série, via Plug-and-Play, même en fonctionnement autonome.
Les domaines d'application
La conception compacte garantit une rigidité maximale et une longueur de porte-à-faux rapidement réglable. Une géométrie optimisée, associée au nouveau revêtement DURO-SE, vous garantit une longue durée de vie et une excellente qualité de surface constante. E-Cut Compact est conçu pour des tâches spécifiques avec z3/z4 (petit Ø également avec une queue de 4 mm) – z3 pour un volume d‘enlèvement de copeaux élevé, z4 pour des applications universelles et la finition.
E-Cut Compact convient à l‘inox, au titane et à d‘autres métaux non ferreux, en particulier dans les domaines de la technologie médicale, de la construction de machines et de l‘horlogerie, ainsi que pour les petits systèmes de serrage tels que PG10/15, ER8 ou ER11. Il couvre les usinages HPC avec des avances radiales (ae) et axiales (ap) variables, ainsi que la finition, la plongée, les rampes et les rainures pleines.
Fabrication
d'outils
Usinage
mécanique
Technique
médicale
Horlogerie
Mécanique
de précision
Un système pour relever de nombreux défis

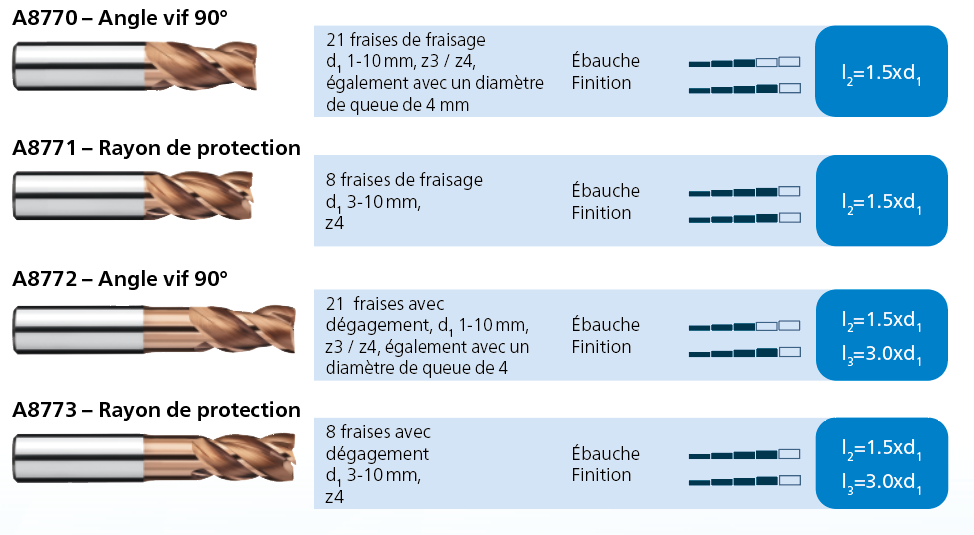

À chaque application son E-Cut Compact adapté :
Commande facile Découvrez tous les diamètres et toutes les aptitudes aux opérations d‘usinage dans notre boutique en ligne – y compris un lien direct vers FRAISA ToolExpert®.
Meilleures performances d‘usinage, processus sûrs et composants de précision reproductibles – grâce à :
Conception compacte
Rigidité et durée de vie maximales :Géométrie optimisée et revêtement DURO-SE pour des surfaces constantes et moins de changements d‘outils, même sur des fraiseuses compactes et des configurations instables.
Large gamme
Utilisation polyvalente : 58 articles en z3/z4, petit Ø également avec queue de 4 mm – la solution adaptée pour chaque application.
Données de coupe optimales
Immédiatement prêt pour la production en série, même en fonctionnement autonome : données de coupe validées dans FRAISA ToolExpert® pour Plug-and-Play – fiable dès la première pièce.Technologies
- Pour de grands espaces de copeaux
- Pour une excellente évacuation des copeaux
- Pour un fraisage fiable
- Réduction des contraintes sur les dents
- Centre stable
- Faible sensibilité aux vibrations
- Pour des opérations d‘immersion fiables
- Pour les exigences spécifiques des composants
- Pour une longueur en porte-à-faux optimale
- Pour une stabilité accrue et une plus grande liberté de mouvement sur les machines de petite taille
- Performances d‘usinage accrues
- Réduction de la sensibilité aux vibrations
- Faible frottement
- Excellente résistance à l‘usure et à l‘oxydation
- Durée de vie prolongée de manière mesurable
- Prévention des ruptures d‘outils
- Carbure tenace et plus résistant à l‘usure
- Pour une longue durée de vie des outils
- Risque de rupture réduit
- Pour une accessibilité optimale au liquide de refroidissement
(4-6 mm, 0-0,005 mm)
- Pour une force de serrage et une précision optimales lors de l‘usinage
- Pour les petits moyens de serrage d‘outils PG10/15, ER8 ER11
- Spécialement conçu pour l‘industrie horlogère
- Fonctionnement régulier
- Faible sensibilité aux vibrations
- Angle de coupe de 10°
- Parfait pour l‘inox, le titane et les alliages de cuivre et d‘aluminium
- Longueur utile de 3xd1
- Formation minimale d‘escaliers lors de plusieurs passes en profondeur
- Rigidité améliorée de l‘outil et donc moins de déviation radiale
- Charge mécanique plus élevée et donc efficacité / performance accrues
Process understanding is our key to success
Unsere Anwendungstechniker verfügen über langjährige Praxis und werden mehrmals jährlich intensiv geschult – für Lösungen, die Ihre Fertigung messbar wirtschaftlicher und produktiver machen.
Kontaktieren Sie uns. Gemeinsam finden wir die beste Lösung für Ihre Zerspanungsherausforderung!
E-Cut Compact pour la technique médicale : fraisage fiable de l‘acier inoxydable et du titane – avec une qualité pour les implants
Dans la technique médicale, des matériaux hautement spécialisés sont utilisés pour les implants, qui doivent répondre aux exigences les plus élevées : la biocompatibilité, la résistance à la corrosion, la résistance mécanique et la longévité sont au centre des préoccupations. Lors du fraisage de ces matériaux, des forces de coupe élevées, des pics de chaleur, des arêtes rapportées et des bavures se heurtent aux tolérances les plus étroites – un défi pour la stabilité dimensionnelle et la qualité de surface.
Grâce à sa géométrie bien équilibrée et à son revêtement haute performance DURO-SE particulièrement résistant à l‘usure, l‘E-Cut Compact maîtrise avec brio l‘usinage de ces matériaux : les charges de fraisage générées sont réparties de manière optimale – pour un enlèvement précis, stable et fiable des copeaux de matériaux tels que l‘acier inoxydable ainsi que le titane et les alliages de titane.
Selon les exigences, les fraises E-Cut Compact sont disponibles avec trois ou quatre tranchants :
- Pour les usinages à volume de copeaux élevé : la fraise à trois tranchants avec de grands espaces pour les copeaux permet d‘atteindre des taux d‘enlèvement élevés avec une formation contrôlée des copeaux lors de l‘usinage des rainures.
- Pour les applications universelles: la fraise à quatre dents offre une répartition uniforme des forces et une grande rigidité pour des stratégies de rampes et de plongées économiques et permet d‘obtenir des états de surface excellents et constants lors de la finition.
- Type de composant : implant
- Matériau : titane grade 5 3.7165
- Applications : coupe partielle HPC, plongée en hélice, finition
Vos avantages en un coup d‘œil :
E-Cut Compact pour l‘industrie horlogère : surfaces brillantes dans les alliages de laiton sans plomb
S‘appuyant sur sa longue expertise dans l‘industrie horlogère, FRAISA continue de développer la gamme de produits E-Cut, en tenant compte de la miniaturisation, des exigences accrues en matière de surfaces et des alliages sans plomb.
La conception courte et parfaitement dimensionnée de la queue de la gamme E-Cut Compact permet un réglage précis de la longueur en porte-à-faux et assure une stabilité maximale ainsi qu‘une grande sécurité du processus. La nouvelle queue de 4 mm de diamètre est idéalement adaptée aux concepts de machines de l‘industrie horlogère.
Au cours du développement, l‘usinage d‘alliages de laiton sans plomb a été validé de manière intensive. En combinaison avec le revêtement haute performance DURO-SE, l‘E-Cut Compact permet d‘obtenir d‘excellentes durées de vie et des qualités de surface impressionnantes.
La gamme est complétée par une version à angle de 90° avec une denture spéciale qui offre une résistance à l‘usure exceptionnelle malgré une arête de coupe vive.
Il en résulte des surfaces brillantes, une grande stabilité dimensionnelle et une réponse fiable aux exigences élevées de l‘industrie horlogère.
- Type de composant : platine de montre
- Matériau : laiton sans plomb CuZn42
- Applications : coupe partielle HPC, coupe complète HPC, plongée rampes, finition
Vos avantages en un coup d‘œil :
